防火涂料真的能防火吗？
防火漆是由成膜剂，阻燃剂，发泡剂等多种材料制造而成的一种阻燃涂料，常见类型主要有饰面防火漆、木材防火漆、钢结构防火漆等，其应用领域非常广泛。防火漆的防火机理
1、防火漆本身具有难燃性或不燃性，使被保护基材不直接与空气接触，延迟物体着火和减少燃烧的速度。2、防火漆除本身具有难燃性或不燃性外，它还具有较低的导热系数，可以延迟火焰温度向被保护基材的传递。3、防火漆受热分解出不燃惰性气体，冲淡被保护物体受热分解出的可燃性气体，使之不易燃烧或燃烧速度减慢。4、含氮的防火漆受热分解出NO、NH3等基团，与有机游离基化合，中断连锁反应，降低温度。5、膨胀型防火漆受热膨胀发泡，形成碳质泡沫隔热层封闭被保护的物体，延迟热量与基材的传递，阻止物体着火燃烧或因温度升高而造成的强度下降。防火漆的主要特性

、通过微胶囊化技术和配方优化处理，使得膨胀炭化层具有优异的附着力和强度，即使是在较强气流冲击下仍能保持良好的附着性，彻底解决了炭化层脱落(两张皮现象)的问题。2、长效防腐：通过对合成树脂进行改性以及对原材料的微胶囊化处理，有效解决了原材料物理缺陷所造成的防腐蚀性差的问题，使产品的防腐耐久性能得能极大提升。防火漆的种类
1、膨胀型防火漆：这种防火油漆中的树脂，采用发泡性的物质硅酸钠，或者加入发泡剂硼酸，它们在遇热时会发生变化，使漆膜膨胀鼓泡，形成硬的空壳，增大火源和物面的距离。2、惰性气体型防火漆：这种防火油漆选用过氯乙稀、氯化橡胶、醋酸乙稀、氯乙稀共聚体等物质作为树脂，它们遇火焰后，受热分解，产生不燃性气体，如氯气、二氧化碳等，将周围易燃气体冲淡，使火势削弱。有时还在漆内加入碳酸铵、氯化铵、磷酸铵等化学品，它们遇热也会产生不燃气体，但这些化学品的加入往往对漆膜的物理性能有一定的影响，**合理使用。3、膨胀惰性气型防火漆：这种防火油漆用四氯化苯酐醇树脂制成，受热时既能使漆膜膨胀起泡，又能产生氯气等不燃气体，兼有上述两种作用，因此效果较好，耐火时间也较长。防火漆的耐火极限

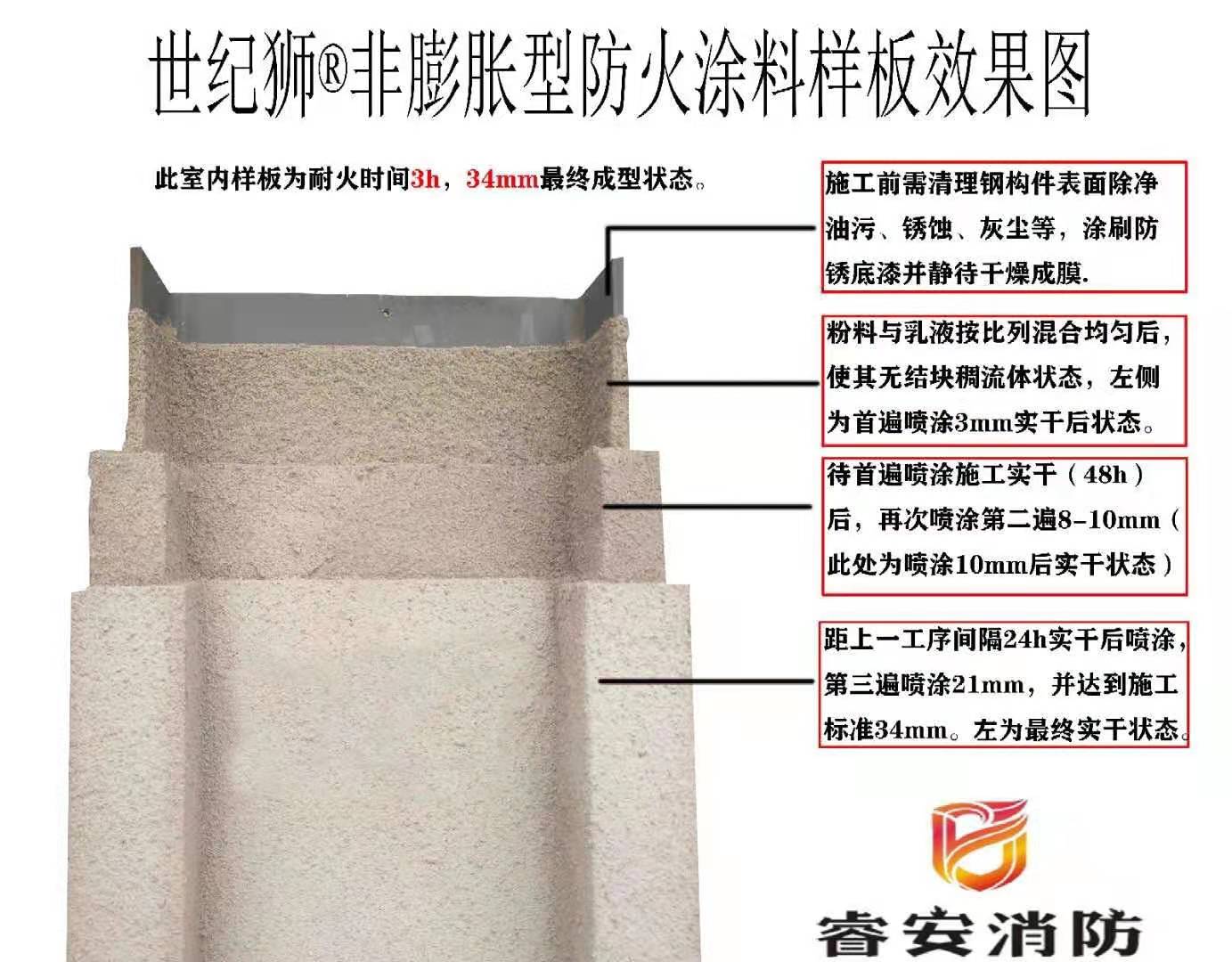

按照GB9978建筑升温曲线的标准：

防火油漆耐火极限

 耐火极限（h）      1.5h    2.0h    2.5h    3.0h

涂膜厚度（mm） 11mm 15mm 19mm 23mm

按照BSEN1363-2:1999烃类火灾升温曲线：防火油漆耐火极限

耐火极限（h）       1.5h    2.0h    2.5h

涂膜厚度（mm） 15mm 24mm 32mm
联系我时，请说是在青岛便民网看到的，谢谢！
